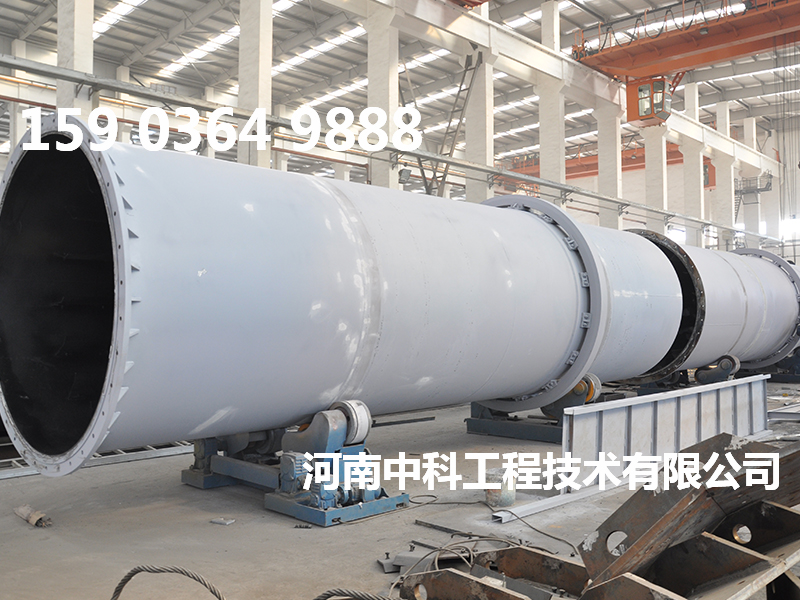

大型煤泥烘干机工作原理
在物料进入到回转式烘干机滚筒内后，开始同烘干滚筒内部的热气流进行接触，开始整个的烘干流程。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的；湿物料在筒体内向前移动过程中，直接或间接得到载热体的热量，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。滚筒内部的筒壁上设置的有抄板，不断地抄起矿渣，加速热气流同矿渣之间进行热交换；还设置有清扫装置，清扫产生的结块以及粘接在筒壁上的物料，防止堵塞。载热体经干燥器以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。
大型煤泥烘干机用途
主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。
大型煤泥烘干机技术参数
产品规格（m） | 生产能力（T/H） | 主机电 | 主减速机 | 重量（T） | ||
功率(kw) | 型号 | 型号 | 速比 | |||
φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
